在闡明了復盛空壓機生產壓縮空氣的過程的規律性和 特點，而且確定了在空氣壓縮機工作循環的全部時間內不斷的冷 卻壓縮空代的必要性以后。
現在適于再來研究往復式空氣壓縮機的主要型式及共輔助設備 以便明確試驗空氣壓縮機時儀表應當如何安裝。
盡管往復式空氣壓縮機既有的結構多種多樣，但其作用原理 是相同的。它們之間的主要區別僅僅在于氣缸軸線的方位不同， 氣缸的數目和構造不同，曲柄機構裝置不同，摩擦表面的潤滑方 式和對摩擦地魚傳遞潤滑油的方決不同而已。
按照前面所述的分炎方法，來研究我國生產的空氣壓縮機的 構造。
往復式空氣壓縮機的技術規格列于表4。

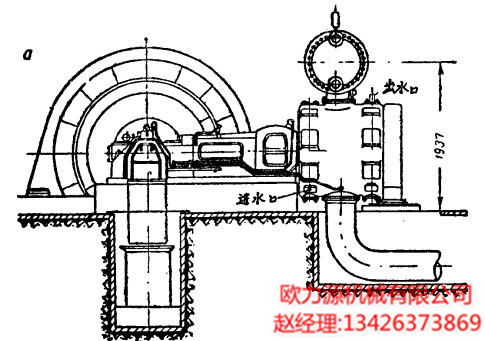

有又形框架和十字頭的1Br(圖12a)和2Br(圓126) 型及2-500-K和2-600-2k(圖13)型臥式空氣壓縮機系由高 壓和低壓的兩個獨立的氣缸所組成。
其氣缸安裝于并排布置且有十字頭導路的叉形框架上。
同期電動機安裝在桃器的兩個框架之間，電動機的轉子， 同時又是飛輪安裝在空氣壓縮機的雙拐曲軸之粗大部分上。
活塞式制冷壓縮機的往復運動由電動機通過曲柄一連桿機構傳遞。 所述的這類空氣壓縮機各段氣缸和運功機構的構造是相同的。
2Br空氣壓縮機高壓氣缸的剖面圖表示于圖14。從圖14中 可以看出：活寒3安裝在活塞桿上并以活塞螺帽固定，活塞桿的 另一頭以圓柱部分插于十字頭內，并以螺帽系緊于十字頭之中 (在1Br空氣壓縮機中，活塞桿的圓柱部分用圓錐形代替，活 塞桿和十字頭利用楔鐵聯接)。
為了不間斷的冷卸空氣壓縮機氣缸內的壓縮空氣，環繞空氣 壓縮機的氣缸和氣缸蓋有專門的冷卻水套，供水在其中不斷的循環。
空氣由一段進入到另一段去時須先在圓柱形的中間冷卻器中 經述一次冷卻。
中間冷卻器的堆面安裝有一徘排的管子，水在管 子內部流功，而空氣包圍在管子的外面和水流相向運動。
