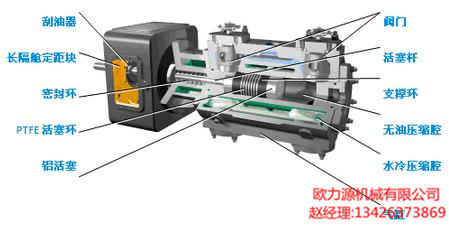

圖21所示為160B一20/8型W形復盛空壓機的機剖和橫剖 面圖，其生產量為20 公尺³/分，工作壓力為8計示大氣壓，借聯 軸節由電動機直接驅動。
160B-20/8型空氣壓縮機必具三排氣缸的、單功兩段六缸 的機器，氣缸彼此成60度且成對地分布，中間直立的為高壓氣缸， 兩旁傾斜的是低壓氣缸。
空代的分配是由標準型的自功環形一平板閥實現的。
在這中渦旋空氣壓縮機中，像200B-10/8型空氣壓縮機一樣， 鑄鐵的曲軸箱1是主要的基本零件。
在它的端部有安裝雙拐曲軸3的搪孔2。
曲軸在兩個徑向球而滾柱軸承內回轉，軸承被固定在 有定位裝置5的專門護板4內。
在曲軸箱上安裝著各個氣缸套6，氣缸套上有安裝氣缸襯套7的定位孔， 氣缸套由雙頭螺釘固定。
在每個氣缸套上安裝有用水冷卻的閥室8，其中安裝有兩個 吸氣閥9和兩個排氣閥10。閥室和管式中間冷卻器11相接。
活塞12和13的運功系由曲軸3經連桿14米傳遞;曲軸的 每一曲柄銷上同時和三個連桿相連，并通過連桿與活塞的浮銷15 聯系起來。
曲軸的曲柄銷及活塞浮銷由齒輪油泵16實行強制潤滑。代 缸則借連桿從曲軸箱濺油來潤滑。
曲軸箱內的熱油由蛇形管17迸行冷卻。
生產量的調整是兩段的(即額定生產量的100和0%)，即 由壓力調整器通過第一段和第二段吸代閥的壓開裝置進行調整。
除了上面已經研究過的空氣壓縮機構造外，還生產具有整鑄 曲軸箱的空氣壓縮機，其中也是嵌入氣缸襯套的。
