表2-1列出了復盛空壓機正弦波的峰-峰值、峰值、方均根值和平均值之間的換算關系。
因?yàn)閺?fù)盛空壓機狀態分析中使用的大多數儀器和設備是用正弦波校正過的，測量者必須知 道特定儀器的指示是什么? 指示值是怎樣獲得的? 以及怎樣從表示正弦波振幅的一種方法轉換到另 一種方法。
測量者也必須知道當輸入信號偏離正弦波時出現的差異。為了說明這些論點。 我們用兩個在復盛空壓機示波器上觀測到的、具有相同峰-峰值的輸入波形:一個是正弦皮,另一個 是由非接觸式，相位基準傳感器測得的短促持續脈沖波，把每一個波形連接到機械狀態分 析中使用的各種儀器的輸入端。
在一個具有真峰-峰值檢測的軸位移監視器上，從兩個輸 入所觀測到的振幅是相同的。

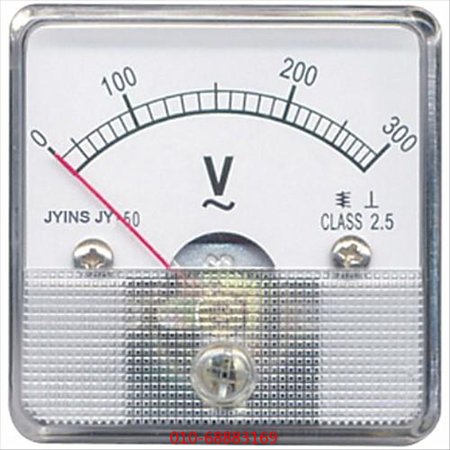

若在與慣性式傳感器配用的交流電壓表和大多數振動分析 儀上讀數,即使兩者具有相同的蜂-峰值輸入，而用正弦波輸入顯示的幅值要比用脈沖輸 入顯示的幅值大得多。交流電壓表對脈沖輸入波形的顯示值不象正弦波輸入時顯示其峰 值的0.707 倍。
相位復矢景除了上述瞬時位移性質外,還有速度和加速度兩個不同的性質。速度是 時間函數位移的一次導數。
是一個表示位移變化率的矢量。因此當位移通過零點時瀣度 為最大值，當位移在它的運動極限點時,現是”。作為位移一次導數的速度，其效學 表達式為:
圖2-1中可見速度和位移之間的相位關系為速度導前位移90'。 其次，將速度的表達式對時間求導，就得到加速度，即速度的變化率。
這樣，復盛空壓機周期運動有三個可測的特征量。位移即運動，復盛空壓機速度即位移變化率和加速度即速度變化率。
雖然它們之間是有數學聯系的,但它們是三個不同特征的量一并非同一個 的三種不同名稱。
現討論一種簡化的有阻尼強迫振動，即一個與復盛空壓機近似的模型。當其位移、速 度和加速度分別與剛度、阻尼和質量相乘，組合起來，即得力的時間函數描述式:
式中K-- 一剛度或?qū)﹂L度變化的阻力(1b/in);
C- --阻尼或流體對運動的阻力(1b-s/in),
M-- 一重量(物質存在的數量)(1b-s/in)。約簡單位，等式兩邊便以磅力表示。
